ผลิตแผงวงจรพิมพ์ 24H บน LINE

โรงงานพีซีบี

เราเป็นผู้ผลิต PCB&PCBA มืออาชีพ จัดหาการผลิต PCB การจัดซื้อส่วนประกอบ SMT และการทดสอบฟังก์ชันสำหรับบริษัททั้งในและต่างประเทศ

ก่อตั้งขึ้นในปี 2004 เรามีโรงงาน PCB ของเราเองและ PCBA fac-tory โดยผ่าน ISO9001, ISO13485, TS16949, UL (E332411)

เรามีอุปกรณ์ที่ทันสมัย ​​เทคโนโลยีขั้นสูง ทีมงานด้านเทคนิคที่ยอดเยี่ยม ทีมจัดซื้อ ทีม QC และทีมผู้บริหาร วิศวกรซอฟต์แวร์และฮาร์ดแวร์มืออาชีพที่สามารถให้การสนับสนุนเทคโนโลยีแก่ลูกค้า เรามีหน้าที่กำกับดูแลในระหว่างก่อนการผลิต การผลิต และ หลังการผลิตตลอดจนการสนับสนุนทางเทคนิคหลังการขายและการติดตามผล

ตลาดหลักของเราคือยุโรป อเมริกาเหนือ อเมริกาใต้ และประเทศอื่น ๆ ผลิตภัณฑ์หลักใช้สำหรับเครื่องใช้ไฟฟ้า การประยุกต์ใช้ทางการแพทย์ การควบคุมอุตสาหกรรม และของเล่น ฯลฯ.

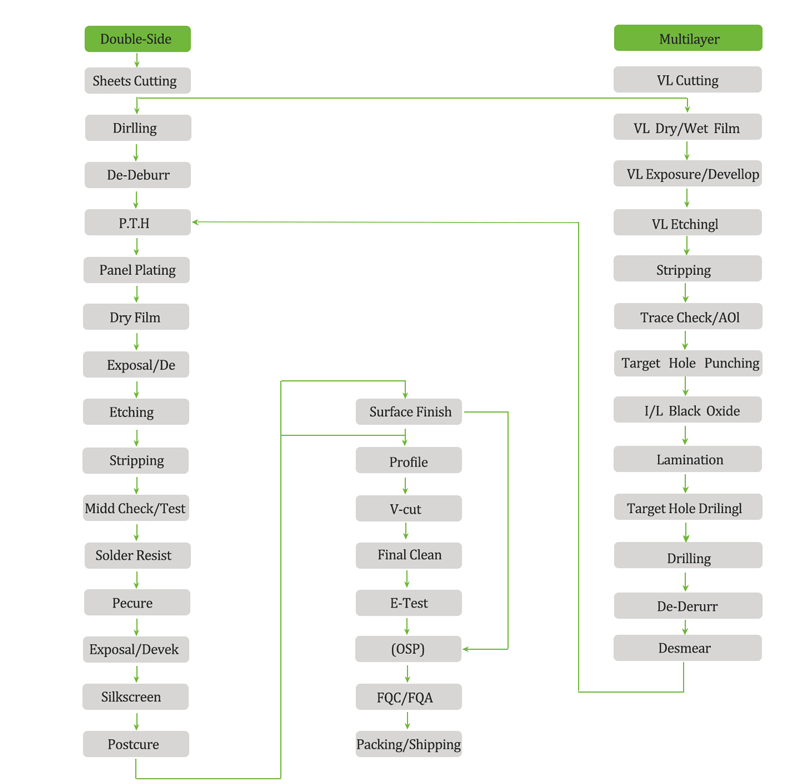

การไหลของกระบวนการ PCB

กงอี้

คุณภาพและความน่าเชื่อถือ

ส่วนใหญ่รวมถึงการผลิตแผงวงจร การพิมพ์ การเจาะ การชุบ และกระบวนการอื่นๆกุญแจสำคัญในการผลิตแผงวงจรคือการสร้างรูปแบบวงจรโดยการพิมพ์ทองแดงและชั้นอื่นๆ บนแผ่นพิมพ์ จากนั้นจึงกัดกรดและชุบวงจรด้วยสารเคมีเทคโนโลยีการเจาะและการชุบของแผงวงจรก็มีความสำคัญเช่นกัน เนื่องจากส่งผลโดยตรงต่อคุณภาพและความน่าเชื่อถือของแผงวงจร

รายละเอียดทางเทคนิค

แต่ละกระบวนการมีข้อกำหนดเฉพาะและรายละเอียดทางเทคนิคของตัวเองภายใต้คำแนะนำของทีมงานที่มีประสบการณ์ คุณสามารถมั่นใจได้ว่าทุกขั้นตอนเป็นไปตามมาตรฐาน และคุณสามารถจัดการกับปัญหาที่อาจเกิดขึ้นได้

ประสบการณ์การวิจัยของทีม

ประสบการณ์การวิจัย 20 ปีของทีมงานของเราถือเป็นทรัพย์สินที่มีค่าต่อความซับซ้อนและความเป็นมืออาชีพของกระบวนการ PCBความเชี่ยวชาญและประสบการณ์นี้สามารถช่วยให้คุณให้บริการด้านการผลิตและการประกอบ PCB คุณภาพสูงที่ตรงตามความต้องการของลูกค้าและรับประกันความพึงพอใจของลูกค้า

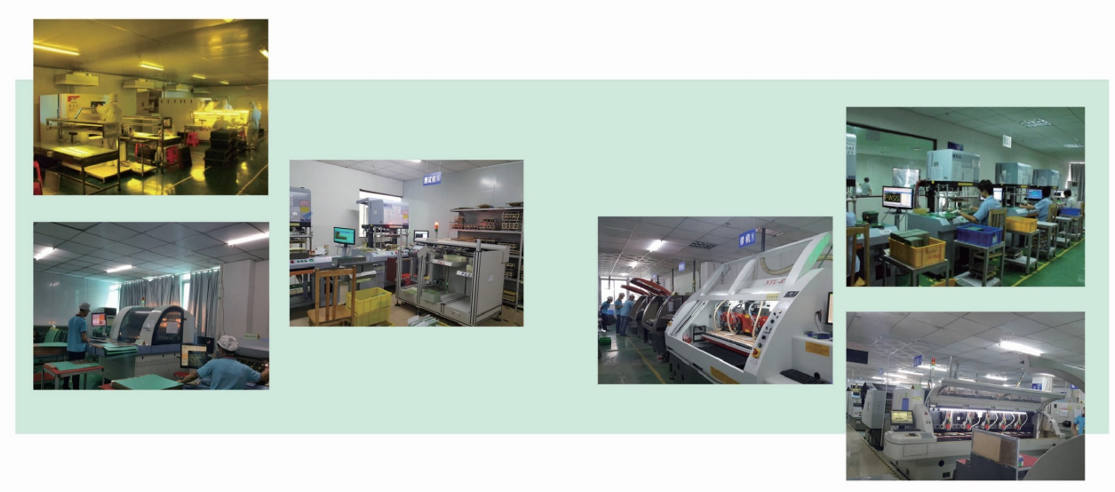

สายการผลิต PCB

สายการผลิต PCB

พัฒนามาตรฐานการควบคุมคุณภาพที่เข้มงวด: สร้างระบบการจัดการคุณภาพที่สมบูรณ์
การตรวจสอบและยืนยันคุณภาพเป็นประจำ: มีการตรวจสอบคุณภาพของสายการผลิตเป็นประจำเพื่อให้แน่ใจว่าผลิตภัณฑ์เป็นไปตามข้อกำหนดด้านคุณภาพ และดำเนินการสอบเทียบและตรวจสอบที่จำเป็น
แนะนำอุปกรณ์การทดสอบขั้นสูง: ใช้อุปกรณ์การทดสอบขั้นสูง เช่น เครื่องตรวจสอบเอ็กซ์เรย์, AOI (การตรวจสอบด้วยแสงอัตโนมัติ) ฯลฯ เพื่อทำการทดสอบ PCB อย่างครอบคลุมเพื่อรับรองคุณภาพของผลิตภัณฑ์
การฝึกอบรมและให้ความรู้: ให้การฝึกอบรมและให้ความรู้แก่พนักงานเพื่อให้พวกเขาเข้าใจมาตรฐานและข้อกำหนดด้านคุณภาพของบริษัท และมีทักษะในการปฏิบัติงานที่สอดคล้องกัน
การติดตามและการตรวจสอบ: ติดตามและตรวจสอบ PCB แต่ละชุดเพื่อให้มั่นใจในความเสถียรและความสามารถในการตรวจสอบย้อนกลับของคุณภาพผลิตภัณฑ์

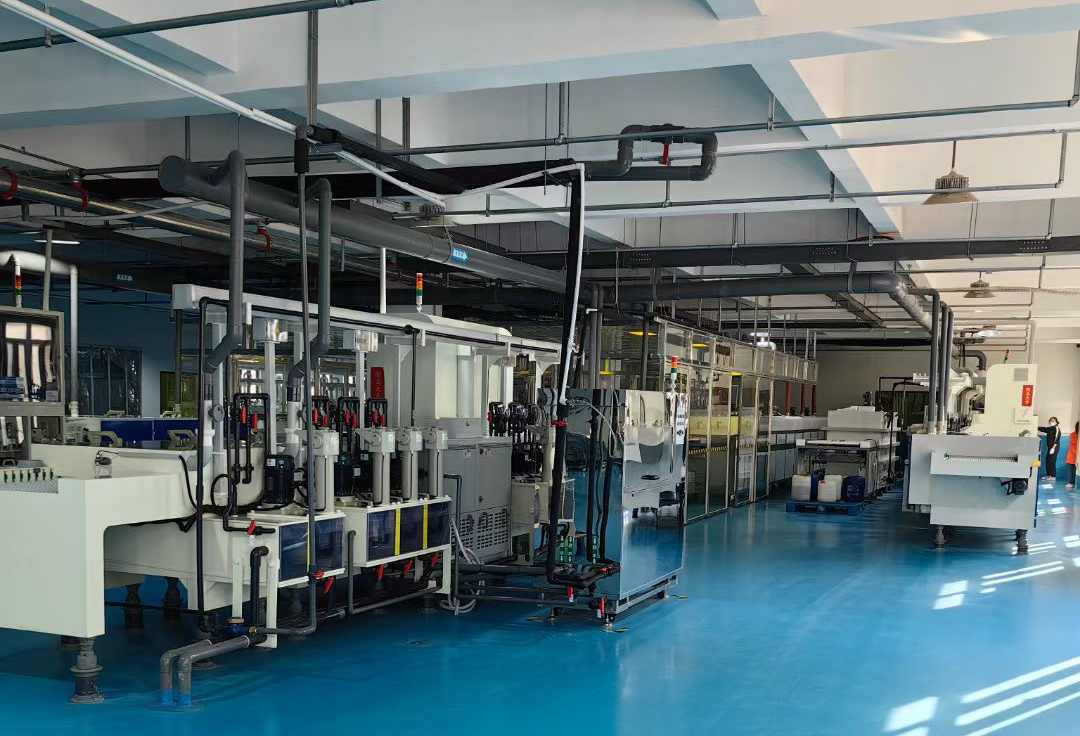

สายการผลิต PCB (5)

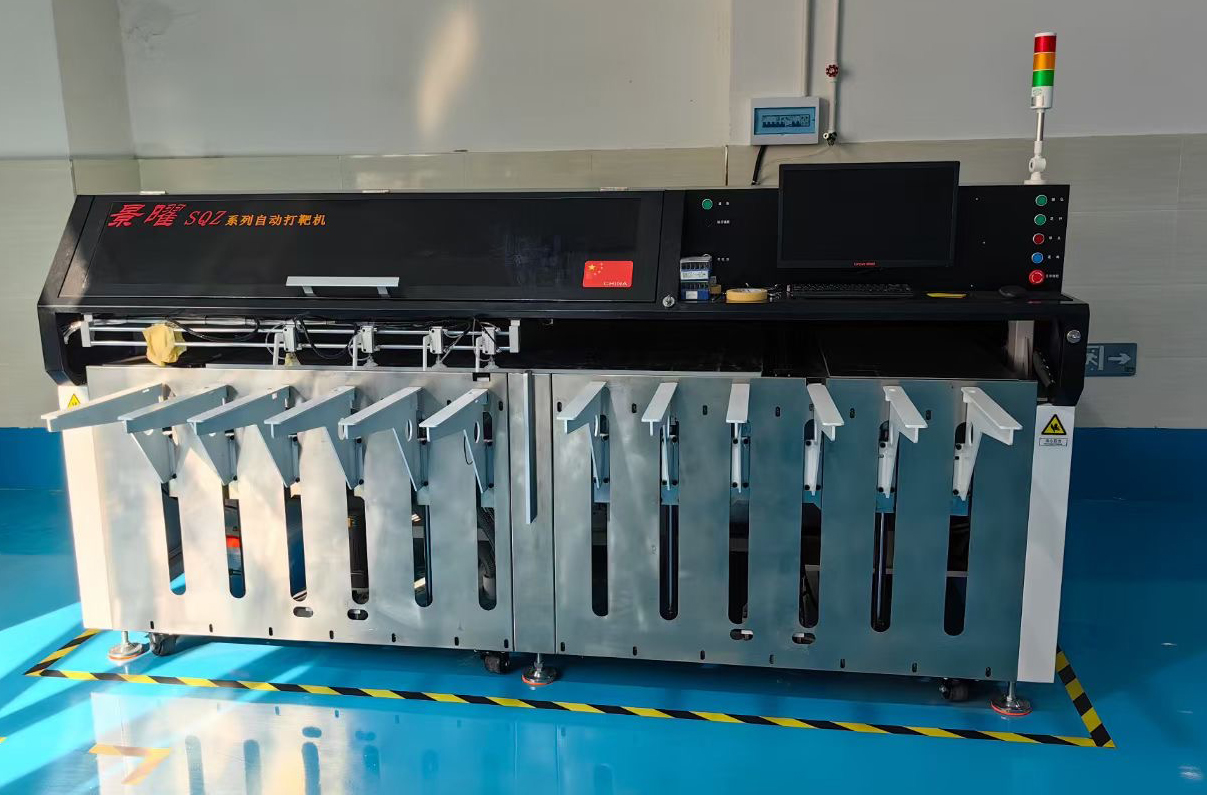

สายการผลิต PCB (1)
ฟิกซ์เจอร์ทดสอบชุด PCB หรือที่เรียกว่าชั้นวางทดสอบ PCB

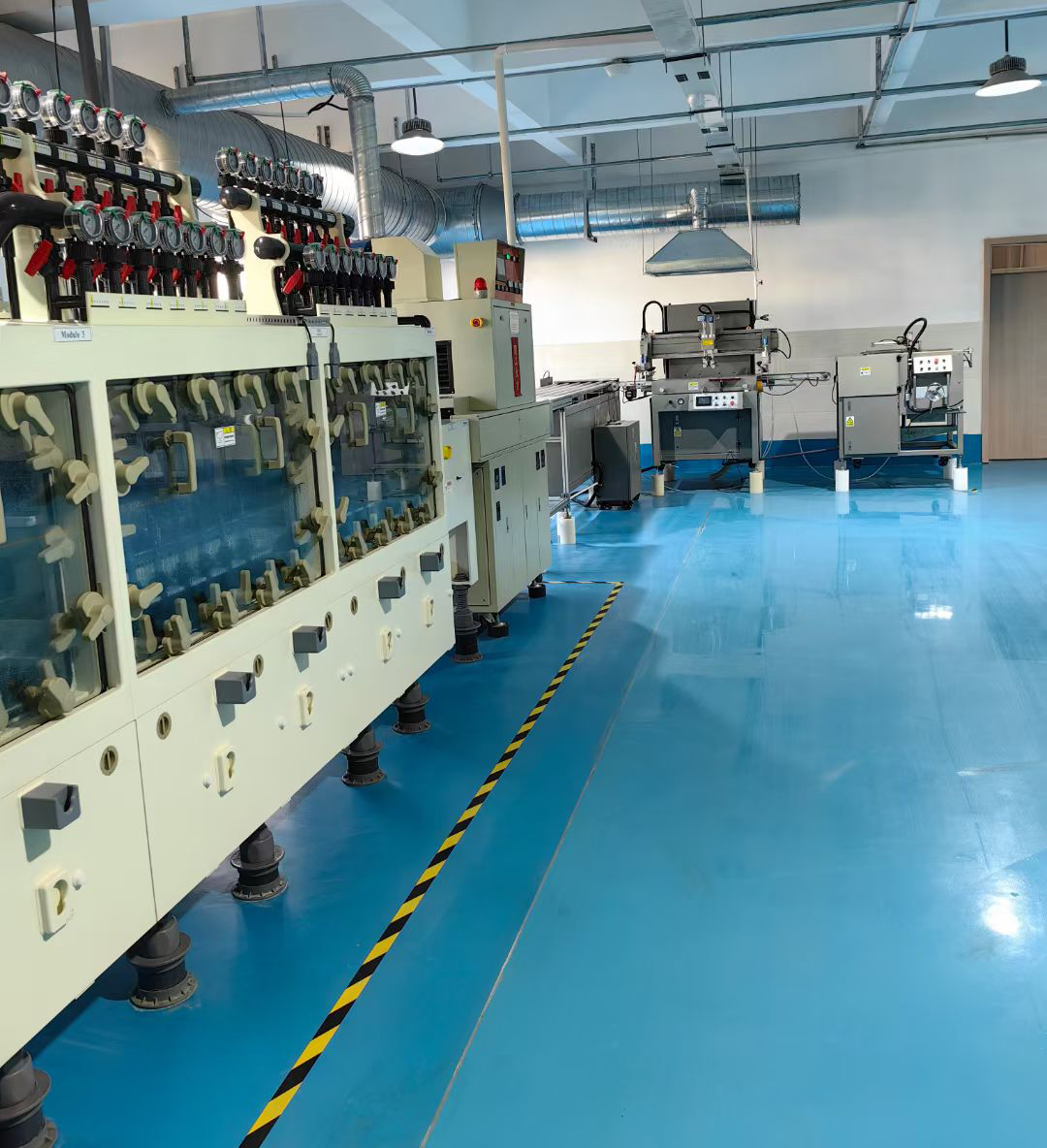

สายการผลิต PCB (2)

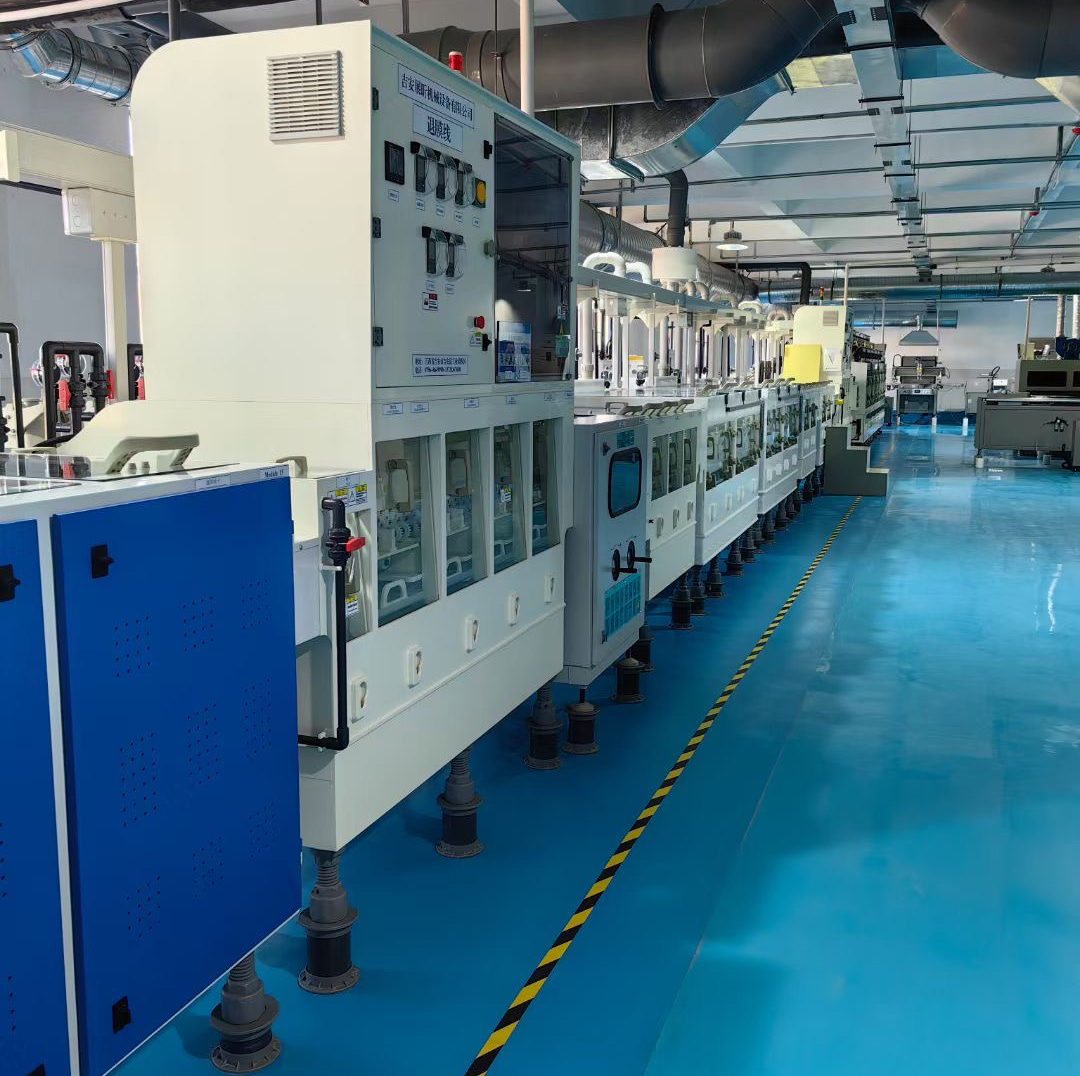

สายการผลิต PCB (3)

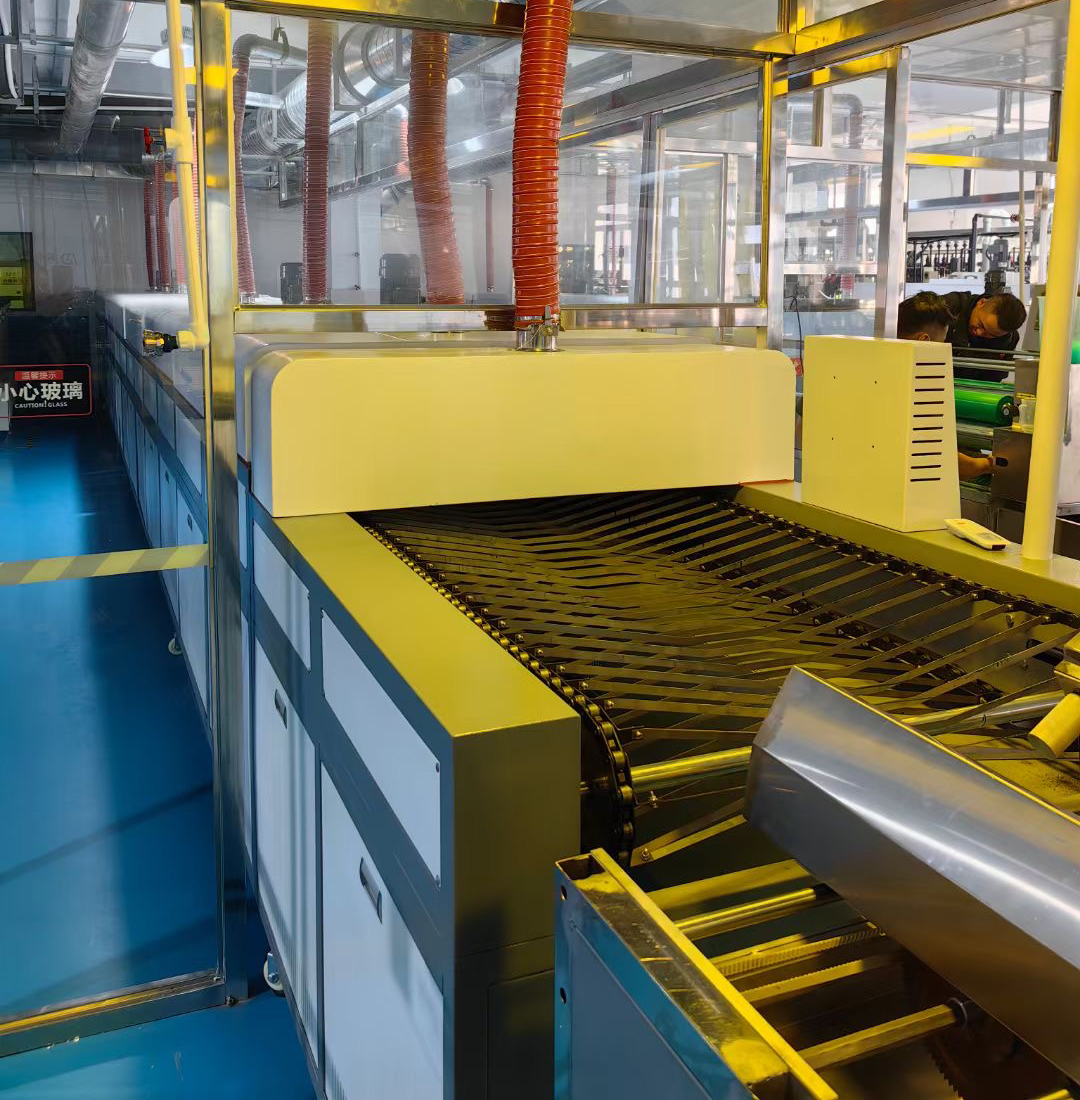

สายการผลิต PCB (4)

บทนำความสามารถด้าน PCB Craft

อนุกรม mumber รายการ ความสามารถในการประดิษฐ์
1 พื้นผิวเสร็จสิ้น HASL ไร้สารตะกั่ว, Immersion Gold, การชุบทอง, OSP, Immersion Tin, Immersion
เงิน ฯลฯ
2 ชั้น 2-30 ชั้น
3 ความกว้างของเส้นขั้นต่ำ 3ล้าน
4 มินไลม์สเปซ 3ล้าน
5 ช่องว่างขั้นต่ำระหว่างแผ่นถึงแผ่น 3ล้าน
6 เส้นผ่านศูนย์กลางรูขั้นต่ำ 0.10มม
7 เส้นผ่านศูนย์กลางแผ่นยึดติดขั้นต่ำ 10ล้าน
8 สัดส่วนสูงสุดของรูเจาะและ 01:12.5
ความหนาของบอร์ด
9 ขนาดสูงสุดของกระดานปิดท้าย 23นิ้ว*35นิ้ว
10 ความหนาของ baord เสร็จสิ้น 0.21-7.0มม
11 ความหนาขั้นต่ำของหน้ากากประสาน 10um
12 หน้ากากประสาน สีเขียว, สีเหลือง. สีดำ, สีฟ้า, สีขาว, สีแดง, หน้ากากประสานแสงที่ไวต่อแสงโปร่งใส
หน้ากากประสานแบบถอดได้
13 ความกว้างขั้นต่ำของ Idents 4ล้าน
14 ความสูงขั้นต่ำของรหัสประจำตัว 25ล้าน
15 สีของซิลค์สกรีน สีขาว สีเหลือง สีดำ
16 รูปแบบไฟล์ข้อมูล ไฟล์ GERBER และไฟล์ DRILUNG, PROTEL SERIES, PADS2000 SERIES, Powerpcb
≤FR1ES.CYDB÷
17 การทดสอบทางอิเล็กทรอนิกส์ การทดสอบ E-100% การทดสอบแรงดันไฟฟ้าสูง
18 วัสดุสำหรับ PCB FR-4, TG สูง FR4, ปราศจากฮาโลเจน, Rogers, CEM-1 Arlon, Taconic, PTFE, Isola ฯลฯ
19 การทดสอบอื่น ๆ การทดสอบความต้านทาน, การทดสอบความต้านทาน, ไมโครเซกชัน ฯลฯ
20 ข้อกำหนดทางเทคโนโลยีพิเศษ Blind & Buried Vias และ coppe ความหนาสูง

การทดสอบอิเล็กทรอนิกส์ PCB

การทดสอบการบินของโพรบ

ในช่วงไม่กี่ปีที่ผ่านมา การทดสอบ Flying Needle ได้กลายเป็นวิธีทดสอบที่ได้รับความนิยมมากขึ้นเมื่อเทียบกับการทดสอบ PCBA ออนไลน์แบบเดิม เนื่องจากข้อกำหนดการออกแบบที่เข้มงวดน้อยกว่า และลดต้นทุนการติดตั้งและการเขียนโปรแกรมที่สูงขึ้น

การทดสอบ Flying Needle ไม่จำเป็นต้องใช้ฟิกซ์เจอร์ทดสอบเฉพาะ และสามารถตั้งโปรแกรมได้อย่างง่ายดายเพื่อปรับให้เข้ากับรูปแบบและการออกแบบ PCBA ต่างๆ ทำให้การทดสอบ Flying Needle เป็นโซลูชันออนไลน์ที่คุ้มค่าสำหรับชุดขนาดเล็กและขนาดกลางตลอดจนการประกอบต้นแบบ

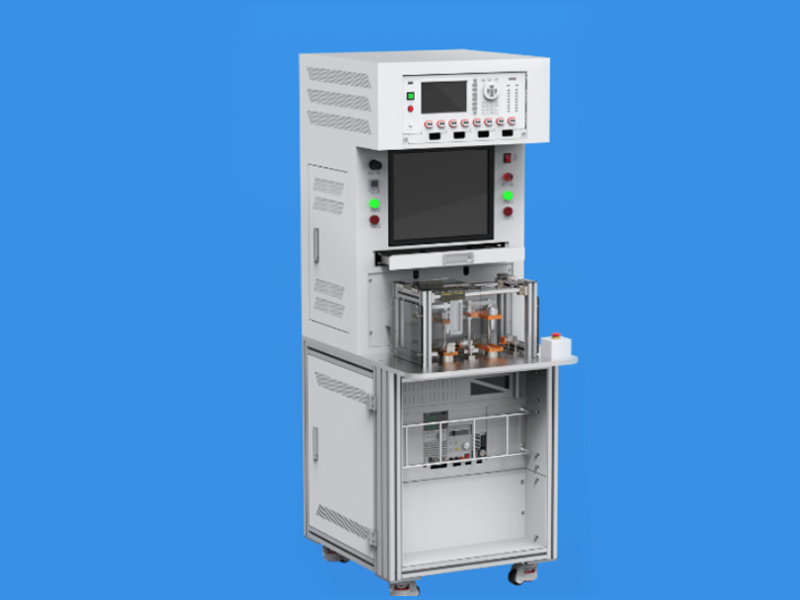

การทดสอบการบินด้วยโพรบเกี่ยวกับ PCB1
35436

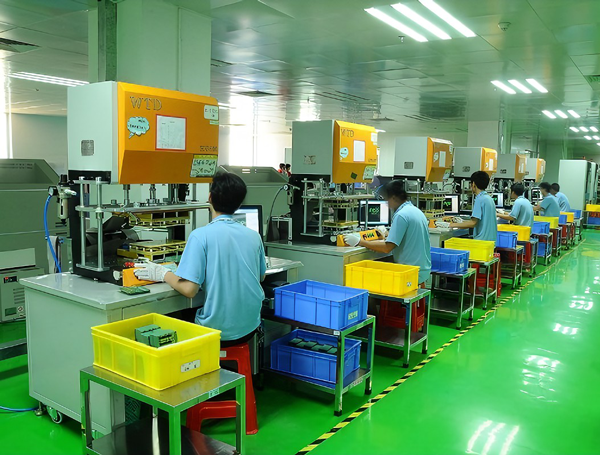

111324

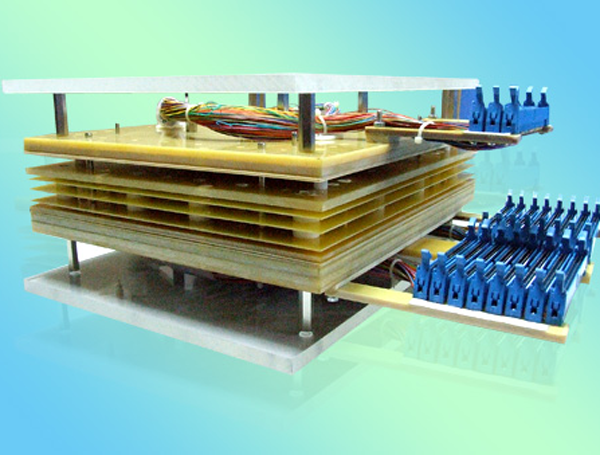

ชั้นวางทดสอบ PCB

ฟิกซ์เจอร์ทดสอบชุด PCB หรือที่เรียกว่าชั้นวางทดสอบ PCB เป็นเครื่องมือที่ใช้สำหรับการทดสอบชุดบอร์ด PCBโดยปกติจะประกอบด้วยคลิปบอร์ดแบบตายตัว สายเชื่อมต่อวงจร หมุดทดสอบ ฯลฯ อุปกรณ์ทดสอบชุด PCB ส่วนใหญ่จะใช้ในการปรับปรุงประสิทธิภาพการผลิตและคุณภาพการทดสอบของบอร์ด PCBสามารถเชื่อมต่อบอร์ด PCB หลายอันพร้อมกันและทำการทดสอบสัญญาณไฟฟ้าบนบอร์ด PCB ผ่านหมุดทดสอบใช้ฟิกซ์เจอร์ทดสอบแบบแบตช์ PCB ก่อนอื่นให้ติดตั้งบอร์ด PCB บนแคลมป์เพลทคงที่ของฟิกซ์เจอร์ จากนั้นเชื่อมต่อฟิกซ์เจอร์กับอุปกรณ์ทดสอบผ่านสายเชื่อมต่อวงจร





อุปกรณ์ทดสอบมักจะประกอบด้วยเครื่องกำเนิดสัญญาณ เครื่องวิเคราะห์ลอจิก มัลติมิเตอร์ ฯลฯ ในระหว่างขั้นตอนการทดสอบ อุปกรณ์ทดสอบจะส่งสัญญาณไฟฟ้าไปยังขาทดสอบของบอร์ด PCB และผลการทดสอบจะถูกวิเคราะห์และบันทึกผ่านอุปกรณ์ เช่น ลอจิก เครื่องวิเคราะห์ผ่านการทดสอบชุดอุปกรณ์จับยึด ปัญหาทางไฟฟ้าบนบอร์ด PCB จึงสามารถตรวจพบได้อย่างรวดเร็วและแม่นยำ ปรับปรุงคุณภาพผลิตภัณฑ์และประสิทธิภาพการผลิตกล่าวโดยสรุป ฟิกซ์เจอร์ทดสอบแบตช์ PCB เป็นเครื่องมือที่ใช้งานได้จริงซึ่งสามารถช่วยทดสอบบอร์ด PCB และปรับปรุงประสิทธิภาพและคุณภาพการทดสอบได้

บรรจุุภัณฑ์

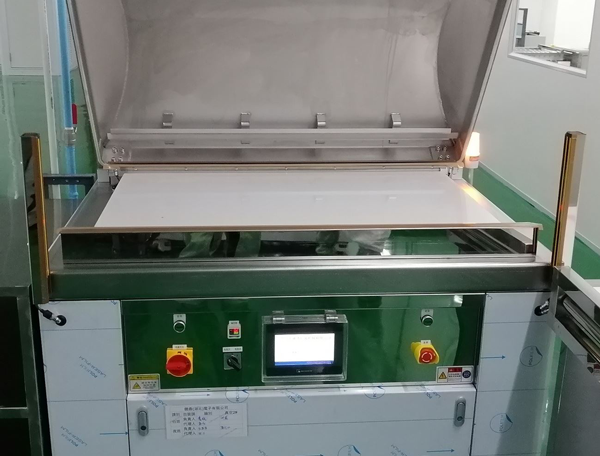

ข้อควรพิจารณาบางประการสำหรับบรรจุภัณฑ์สูญญากาศ PCB ที่เราแบ่งปันกับคุณ:

สภาพแวดล้อมที่เหมาะสม: ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมบรรจุภัณฑ์แห้ง ปราศจากฝุ่น และอยู่ในอุณหภูมิที่เหมาะสมซึ่งจะช่วยป้องกันไม่ให้บอร์ด PCB ชื้นหรือได้รับผลกระทบจากสิ่งปนเปื้อนอื่นๆ ในระหว่างการใช้งาน

นิมา

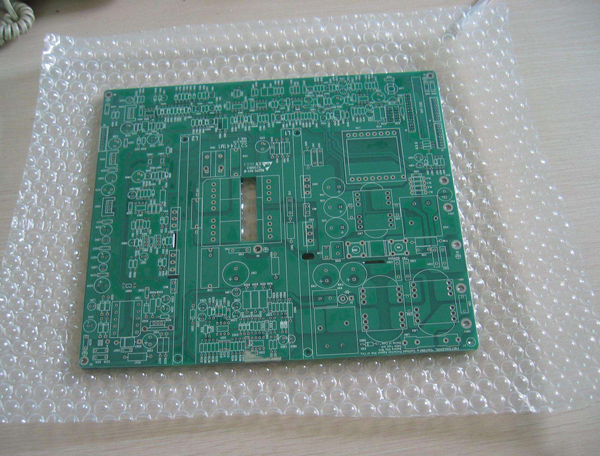

นิมาม

วัสดุบรรจุที่เหมาะสม: เมื่อบรรจุบอร์ด PCB ตรวจสอบให้แน่ใจว่ามีวัสดุบรรจุที่เหมาะสมระหว่างส่วนต่างๆ ของบอร์ดเพื่อหลีกเลี่ยงการชนกันและการสั่นสะเทือนระหว่างการขนส่งเลือกวัสดุอุดที่เหมาะสม เช่น โฟมหรือเบาะลม เพื่อปกป้องความสมบูรณ์และความมั่นคงของบอร์ด PCB

การป้องกันตำแหน่ง: สำหรับบอร์ด PCB แบบหลายชั้นและซับซ้อน ตรวจสอบให้แน่ใจว่าการจัดตำแหน่งและการป้องกันชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดในระหว่างการบรรจุภัณฑ์เหมาะสมใช้อุปกรณ์ป้องกันที่เหมาะสม เช่น ปะเก็นโฟมหรือถุงป้องกันไฟฟ้าสถิต เพื่อป้องกันการโค้งงอหรือความเสียหายต่อส่วนประกอบ

การติดฉลากและการระบุ: ติดฉลากแต่ละกล่องบรรจุหรือถุงอย่างชัดเจนพร้อมระบุผลิตภัณฑ์และข้อมูลที่เกี่ยวข้องสิ่งนี้จะช่วยคุณระบุและจัดการบอร์ด PCB และรับประกันการจัดการและการจัดเก็บที่เหมาะสม
