เอ็กซ์เรย์สำหรับ PCBA

การตรวจเอ็กซ์เรย์ของPCBA(Printed Circuit Board Assembly) เป็นวิธีการทดสอบแบบไม่ทำลายที่ใช้ในการตรวจสอบคุณภาพการเชื่อมและโครงสร้างภายในของชิ้นส่วนอิเล็กทรอนิกส์รังสีเอกซ์เป็นรังสีแม่เหล็กไฟฟ้าพลังงานสูงที่ทะลุผ่านและสามารถผ่านวัตถุต่างๆ เช่นPCBAเพื่อเปิดเผยโครงสร้างภายในของพวกเขาการตรวจเอ็กซ์เรย์โดยปกติอุปกรณ์จะประกอบด้วยส่วนหลักดังนี้ 1. เครื่องกำเนิดรังสีเอกซ์: สร้างลำแสงเอกซเรย์พลังงานสูง2. เครื่องตรวจจับรังสีเอกซ์: รับและวัดความเข้มและพลังงานของลำแสงรังสีเอกซ์ที่ส่องผ่านPCBA.3. ระบบควบคุม: ควบคุมการทำงานของเครื่องกำเนิดรังสีเอกซ์และเครื่องตรวจจับ และประมวลผลและแสดงผลการตรวจจับหลักการทำงานของการตรวจจับรังสีเอกซ์มีดังนี้ 1. การเตรียม: วางPCBAที่จะตรวจสอบบนโต๊ะทำงานของอุปกรณ์ตรวจสอบเอ็กซ์เรย์ และปรับพารามิเตอร์ของอุปกรณ์ เช่น พลังงานและความเข้มของรังสีเอกซ์ ตามความจำเป็น2. ปล่อยรังสีเอกซ์: เครื่องกำเนิดรังสีเอกซ์จะสร้างลำแสงรังสีเอกซ์พลังงานสูงซึ่งส่องผ่านPCBA.3. รับรังสีเอกซ์: เครื่องตรวจจับรังสีเอกซ์จะรับลำแสงรังสีเอกซ์ที่ผ่าน PCBA และวัดความเข้มและพลังงานของมัน4. การประมวลผลและการแสดงผล: ระบบควบคุมจะประมวลผลและวิเคราะห์ข้อมูลเอ็กซ์เรย์ที่ได้รับ สร้างภาพหรือวิดีโอ และแสดงข้อมูลเหล่านั้นบนจอภาพรูปภาพหรือวิดีโอเหล่านี้สามารถแสดงข้อมูล เช่น คุณภาพการบัดกรี ตำแหน่งส่วนประกอบ และโครงสร้างภายในของPCBA.ด้วยการเอ็กซเรย์ตรวจสอบความสมบูรณ์ของจุดเชื่อม คุณภาพการเชื่อม ข้อบกพร่องในการเชื่อม (เช่น การเชื่อมด้วยความเย็น การลัดวงจร วงจรเปิด ฯลฯ) ตำแหน่งส่วนประกอบและการวางแนว ฯลฯ สามารถตรวจสอบได้วิธีการตรวจสอบแบบไม่ทำลายนี้สามารถช่วยปรับปรุงคุณภาพและความน่าเชื่อถือของPCBAและลดข้อบกพร่องและความล้มเหลวในระหว่างกระบวนการผลิต

bfc9e1d72d3441d0afc75db5f1b2336d

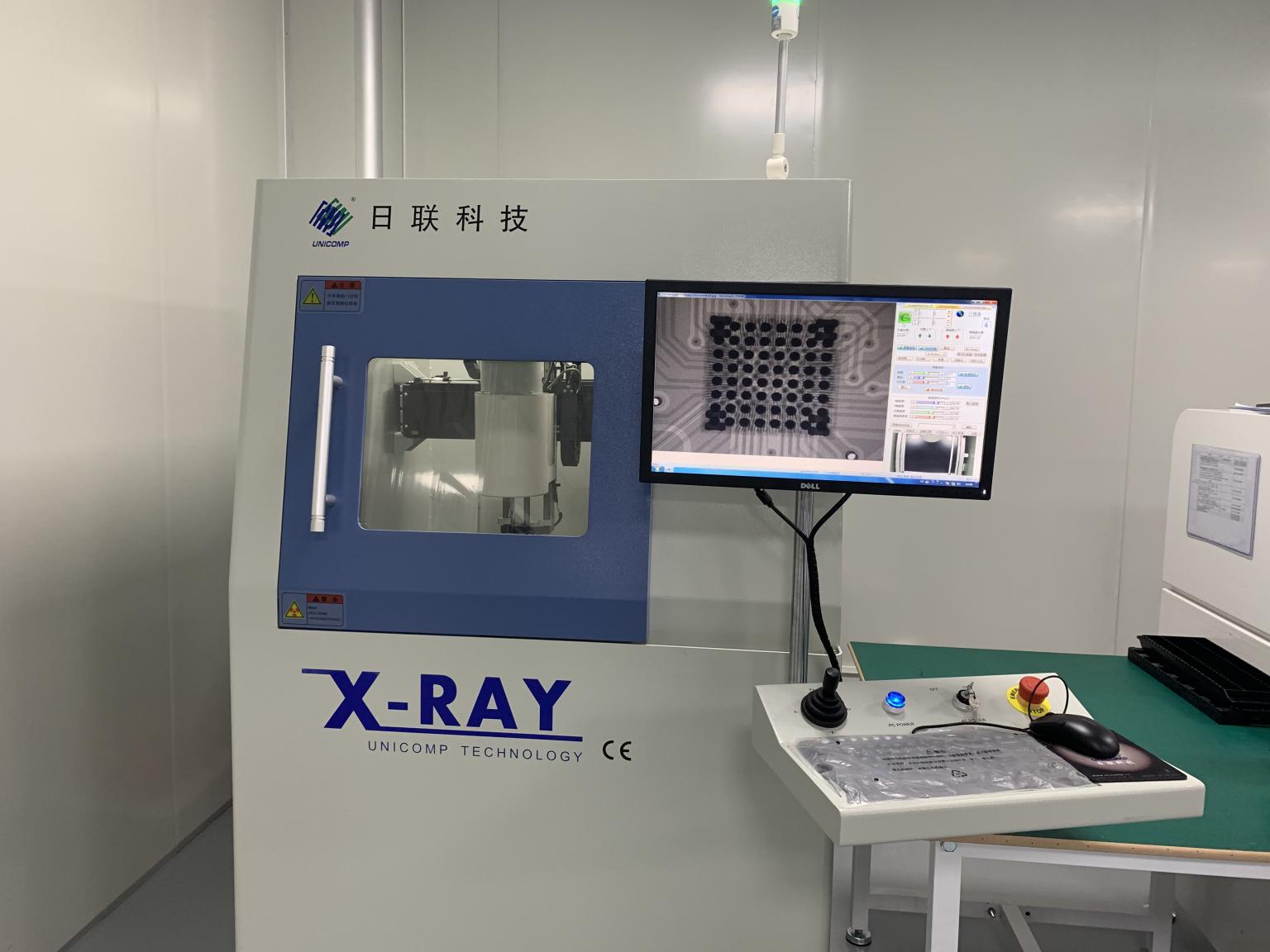

เอ็กซ์เรย์

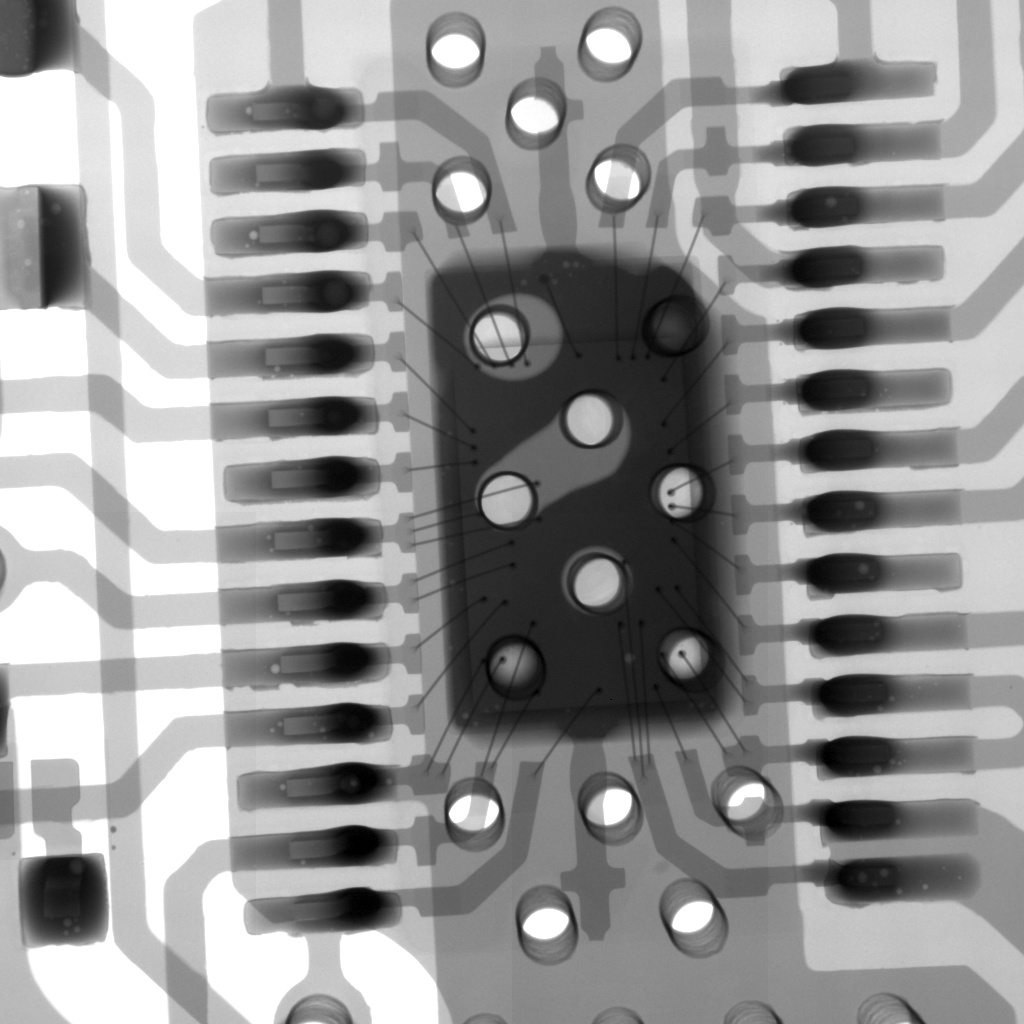

บีจีเอ19

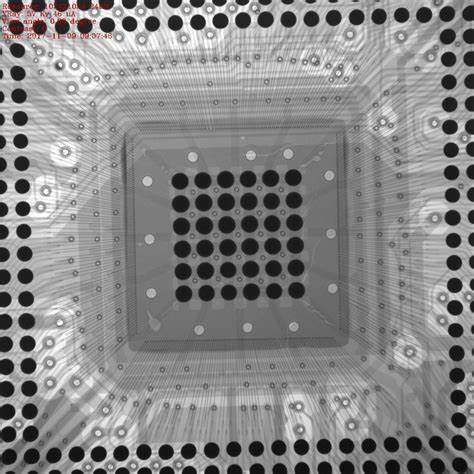

โอไอพี-ซี

เวลาโพสต์: 12 มี.ค. 2024
